地震対策用の瓦として、ちょっと工夫した「隅瓦」はいかがでしょうか?

こんにちは~。

屋根・雨漏りの調査員、神谷昭範です。



地震があると日本瓦の棟が崩れています。

旧工法(大回し工法)では棟瓦・のし瓦と建物躯体が連結されていないため、耐震性が劣ると言われています。

また、もう1つの原因として、旧工法では棟際のカットした瓦も建物躯体と緊結されていません。

そのため、棟際のカットした瓦がずれて、棟が崩れるということも起きていました。



f:id:capuriclub:20161123180330j:plain



上の写真は旧工法の事例です。

赤丸の棟際のカットした瓦がずれて、棟のしっくい、土が落ちています。

現在のガイドライン工法などの耐震工法では、これらの棟際の瓦は孔を開け、建物躯体と緊結しています。

しかし、高温で焼成した瓦に孔を開けることは作業工数がかかってしまいます。

そのため、あらかじめ隠し穴がついている隅瓦を製作しまいた。



f:id:capuriclub:20161123181112j:plain

f:id:capuriclub:20161123181153j:plain



赤丸の部分が隠し穴となっています。

通常はそのまま使用すれば、桟瓦として使用できます。

棟際の瓦となった時には、この隠し穴をたたけば、孔が貫通して釘孔として使用できるため、簡単に躯体と緊結することができます。



実際に使用した事例です。



f:id:capuriclub:20161123181617j:plain



この現場では、隅瓦を棟際だけに使用しました。

冠1枚毎に銅線で躯体と緊結しているガイドライン工法です。

その棟際の隅瓦はビスで躯体に留め付けています。(赤丸部分)

表面にビスが見えますが、かえって、確実に緊結していることがわかります。

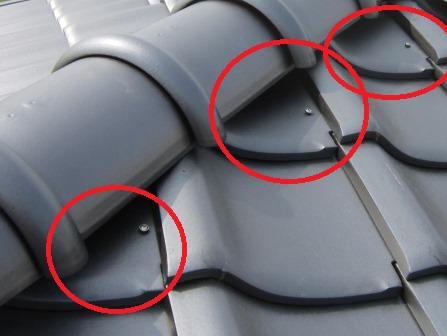

f:id:capuriclub:20161123182040j:plain



反対側の隅瓦も同様にビス留めできます。



また、大棟の棟際のカット瓦にも使用することができます。



f:id:capuriclub:20161123182230j:plain



見える所にビスで留めることを気にされる方もいらっしゃいますが、確実に留めていることが見える安心感だと思えばいいのでは?と言われる方もいらっしゃいます。

さらに、ビスの代わりに銅線で緊結して、シーリングで塞ぐこともできます。



成形時に併せて、隠し穴も成形できるため、ほとんどコストアップにはなりません。

ちょっとした工夫ですが、瓦屋根の安全・安心に繋がればいいですね~。
